近年来,搭载nfc功能的智能手机机种越来越多。因此,本次将介绍nfc。
nfc(near field communication)即近距离无线通信,靠近同样安装nfc功能的设备,在几厘米左右的短距离内能够进行通信的功能。与bluetooth和wifi等其他无线通信相比,nfc的数据传输速度较慢,用于小数据传输。事实上,nfc还用于智能手机、可穿戴设备终端上的支付服务、wifi设定、bluetooth配对设定。
在发挥nfc功能的电路中,电感器是必不可少的。下面介绍nfc电路所使用电感器的必要特性和产品。
nfc用电感器的必要特性
anfc电路由nfc的ic、lc滤波器、匹配电路、天线构成。

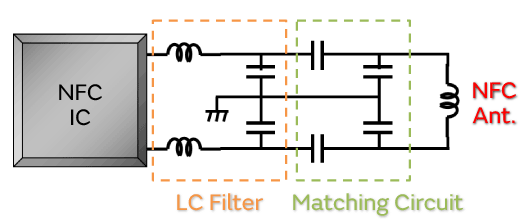

图1.nfc电路的构成
lc滤波器具有低通滤波器的作用,从ic发出的信号中,除去通信不需要的高频成分。但是由于后段的匹配电路和电路上距离较近,所以lc滤波器的常数会对匹配有影响。因此,用于lc滤波器上的电感器的电感值要求具有窄公差。同理也希望用于lc滤波器的电感器的电感值不依赖于电流值。
此外,由于电路中的元件产生损耗,为了不产生无谓的电量损耗,要求电感器具有低损耗。具体来说,由于13.56mhz的ac电流nfc电路中流通,所以该频率的acr*1低是很重要的。
*1 acr(交流电阻)
介绍nfc用电感器:lqw、lqm系列
下面介绍可用于nfc电路的电感器:lqw18cn系列、lqw15cn系列、lqm18jn系列。
由于电感器的电流值发生变化,电感值也会发生变化。如图2所示,lqw18cn系列对于ac电流的电感值依存性非常小。因此,即使nfc电路流通的ac电流变大,特性也不会发生很大变化。此外,如图3 所示,即使是大电流也能保持低acr。
图2.电感值-ac电流(irms)特性
图3.ac阻抗-ac电流特性

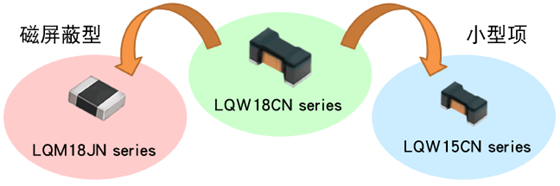

lqw15cn系列是lqw18cn系列的小型产品。此外还提供磁屏蔽型lqm18jn系列新产品。
不平衡电路的nfc
谈到nfc电路,一般来说是图1的平衡电路,也有如图4所示连接不平衡电路使用的情况。此时,需要在匹配电路和天线间使用巴伦器进行平衡-不平衡的转换。在此可使用的巴伦器有dxw21bn系列。dxw21bn系列可用于浮动型、变压器型,但是事实上nfc电路中多用变压器型。

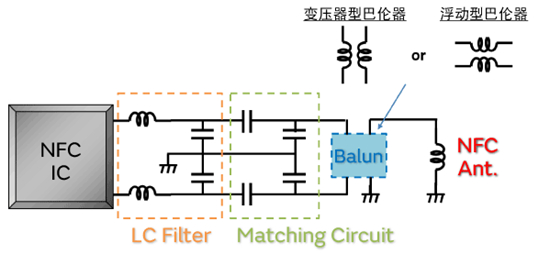

图4.连接不平衡电路时的电路构成
结语
nfc需要lc滤波器用电感器、不平衡电路转换用巴伦器等。为满足这些需求,株式会社村田制作所提供lqw、lqm系列和dxw21bn系列等产品阵容,也提供各种元件方案。
